Конструкция

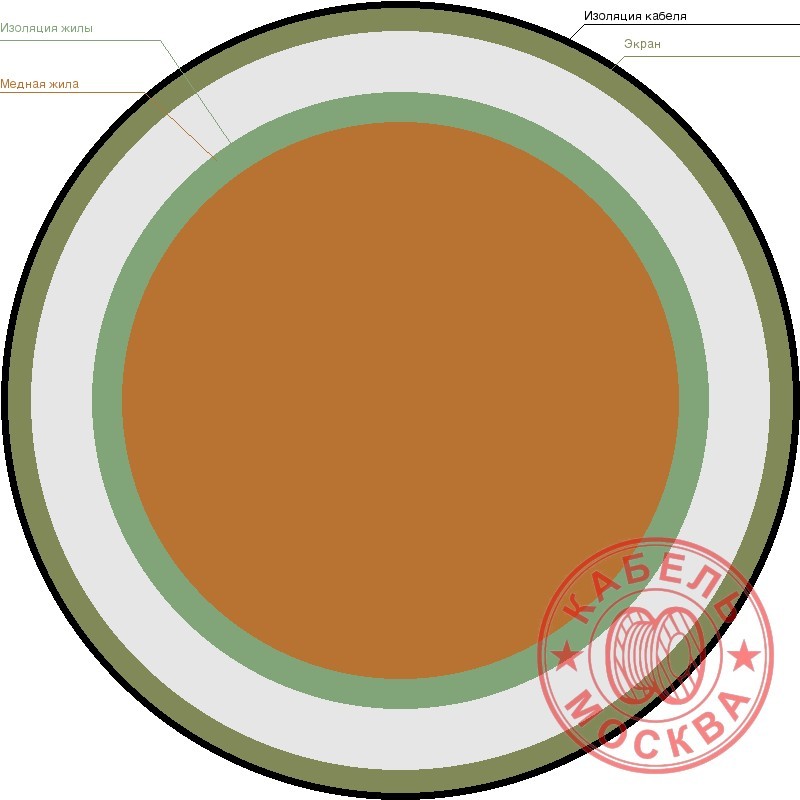

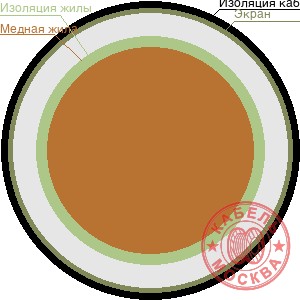

Кабель управления КГВЭВнг-LS 10х6 гибкий и состоит из многопроволочных токопроводящих медных мягких жил круглой формы. Жилы изолированы поливинилхлоридным пластикатом, уложены в одной плоскости и окрашены в разные цвета, где нулевая жила голубого цвета, а жила заземления двухцветная желто-зеленая. Изолированные жилы кабелей скручены концентрическими повивами. Сверху покрыты экраном медных проволок диаметром до 0.3 мм в виде оплетки плотностью не менее 70%. В четырех- и пятижильных кабелях выполняется скрутка вокруг сердечника, изолированного ПВХ пластикатом. В трех- и четырехжильных кабелях все жилы одинакового сечения или одна из жил меньшего сечения (нулевая или заземление). Кабели могут иметь жилу заземления с номинальным сечением, равным номинальному сечению основной жилы. Внешняя оболочка кабеля из поливинилхлоридного пластиката, с пониженным дымо- и газовыделением, не распространяет горения.
Область применения
Кабель управления КГВЭВнг-LS 10х6 используется для фиксированного монтажа силовой цепи, цепи управления, для местного освещения на станках или других механизмах при номинальном напряжении до 600 и 1 000 В переменного тока и частоте в пределах 60 Гц или 1 000 и 1 500 В постоянного тока соответственно. Диапазон сечения составляет 0,5-6 мм² в двухжильном, а в трехжильном варианте для стационарного монтажа при радиусе изгиба от 5-и внешних диаметров кабеля. Кабель управления эксплуатируется при температуре внешней окружающей среды от –50 до +50°С относительной влажности воздуха до 98 % при температуре окружающей среды до +35 °С. Длительно допустимая температура на жилах — не более +70 °С. Кабели КГВЭВ 10х6 не предназначены для использования при прокладке в земле или траншее. Кабели не распространяют горение при прокладке в пучках и при одиночной прокладке.
Купить
Для того, чтобы купить кабель управления КГВЭВнг-LS 10х6 позвоните по телефону и закажите кабель или воспользуйтесь услугой Онлайн заявка, нажмите кнопку “В корзину”, далее менеджеры свяжутся с Вами, предложат систему скидок, таким образом, цена на кабель может стать еще ниже. Низкая цена на кабель для постоянных клиентов и крупных заказчиков.
|
Нижний предел температур при стационарной прокладке от |
-50°С |
|
Верхний предел температур при стационарной прокладке до |
+50°С |
|
Нижний предел температур при нестационарной прокладке от |
0°С |
|
Верхний предел температур при нестационарной прокладке до |
+50°С |
|
Относительная влажность воздуха при температуре до +35°С до |
98% |
|
Прокладка и монтаж кабелей без предварительного подогрева производится при температуре не ниже |
-15°С |
|
Минимальный радиус изгиба при прокладке |
5 наружных диаметров |
|
При нестационарной прокладке допустимый радиус изгиба не менее |
10 наружных диаметров |
|
Частота переменного тока до |
60 Гц |
|
Испытательное переменное напряжение частотой 50 Гц (продолжительность испытания 10 мин) на напряжение 0,66 кВ |
3 кВ |
|
Испытательное переменное напряжение частотой 50 Гц (продолжительность испытания 10 мин) на напряжение 1 кВ |
3.5 кВ |
|
Длительно допустимая температура нагрева жил кабелей при эксплуатации |
+70°С |
|
Допустимые усилия при тяжении кабелей по трассе прокладки не должны превышать |
50 Н/мм |
|
Количество выделяемых газов галогенных кислот при горении и тлении материалов изоляции и наружной оболочки в пересчете на HCl не более |
140мг/г |
|
Значение показателя токсичности продуктов горения материалов для внутренней и наружной оболочек должно быть более |
40г/м³ |
|
Строительная длина не менее |
100 м |
| Маркоразмер название |
Цена уровень 1 |
Цена уровень 2 |
Цена уровень 3 |
Наличие в единицах хранения |
Резерв в единицах хранения |
Корзина Добавить в заказ |
|---|---|---|---|---|---|---|
| КГВЭВнг-LS 1х2,5 | 96.94 | 79.79 | 74.57 | 5010 | 1453 | |
| КГВЭВнг-LS 1х4 | 131.95 | 108.61 | 101.5 | 3145 | 881 | |
| КГВЭВнг-LS 1х6 | 176.87 | 145.57 | 136.05 | 1365 | 532 | |
| КГВЭВнг-LS 1х10 | 273.39 | 225.02 | 210.3 | 1972 | 887 | |
| КГВЭВнг-LS 1х16 | 390.49 | 321.41 | 300.38 | 8071 | 2341 | |
| КГВЭВнг-LS 1х25 | 589.04 | 484.83 | 453.11 | 2000 | 500 | |
| КГВЭВнг-LS 1х35 | 817.82 | 673.13 | 629.09 | 10516 | 5048 | |
| КГВЭВнг-LS 1х50 | 1145.16 | 942.55 | 880.89 | 9426 | 5184 | |
| КГВЭВнг-LS 1х95 | 2153.72 | 1772.68 | 1656.71 | 1000 | 100 | |
| КГВЭВнг-LS 1х120 | 2724.41 | 2242.4 | 2095.7 | 1500 | 50 | |
| КГВЭВнг-LS 1х150 | 3591.6 | 2956.16 | 2762.77 | 1000 | 0 | |
| КГВЭВнг-LS 1х185 | 4373.85 | 3600.02 | 3364.5 | 1200 | 200 | |
| КГВЭВнг-LS 1х240 | 5583.2 | 4595.4 | 4294.77 | 4353 | 0 | |
| КГВЭВнг-LS 2х0,5 | 80.91 | 66.6 | 62.24 | 6853 | 3221 | |
| КГВЭВнг-LS 2х0,75 | 90.18 | 74.23 | 69.37 | 4848 | 1551 | |
| КГВЭВнг-LS 2х1 | 94.81 | 78.04 | 72.93 | 2316 | 347 | |
| КГВЭВнг-LS 2х1,5 | 108.71 | 89.47 | 83.62 | 6668 | 3467 | |
| КГВЭВнг-LS 2х2,5 | 154.6 | 127.24 | 118.92 | 1494 | 284 | |
| КГВЭВнг-LS 2х4 | 224.65 | 184.91 | 172.81 | 11288 | 1580 | |
| КГВЭВнг-LS 2х6 | 314.48 | 258.84 | 241.91 | 8810 | 617 | |
| КГВЭВнг-LS 2х10 | 507.59 | 417.78 | 390.45 | 11523 | 691 | |
| КГВЭВнг-LS 2х16 | 741.74 | 610.51 | 570.57 | 11733 | 5749 | |
| КГВЭВнг-LS 2х35 | 1596.36 | 1313.93 | 1227.97 | 9248 | 3977 | |
| КГВЭВнг-LS 2х50 | 2251.08 | 1852.81 | 1731.6 | 2056 | 123 | |
| КГВЭВнг-LS 3х0,5 | 101.75 | 83.75 | 78.27 | 9251 | 4163 | |
| КГВЭВнг-LS 3х0,75 | 115.66 | 95.2 | 88.97 | 7229 | 1084 | |
| КГВЭВнг-LS 3х1 | 122.58 | 100.89 | 94.29 | 11587 | 6836 | |
| КГВЭВнг-LS 3х1,5 | 143.43 | 118.05 | 110.33 | 2777 | 639 | |
| КГВЭВнг-LS 3х2,5 | 212.26 | 174.71 | 163.28 | 6865 | 2883 | |
| КГВЭВнг-LS 3х4 | 317.34 | 261.2 | 244.11 | 1126 | 315 | |
| КГВЭВнг-LS 3х6 | 452.1 | 372.11 | 347.77 | 10725 | 3619 | |
| КГВЭВнг-LS 3х10 | 741.74 | 610.51 | 570.57 | 8593 | 859 | |
| КГВЭВнг-LS 3х16 | 1092.95 | 899.58 | 840.73 | 10297 | 1339 | |
| КГВЭВНГ-LS 3х25 | 1688.65 | 1389.89 | 1298.96 | 1000 | 100 | |
| КГВЭВнг-LS 3х35 | 2374.94 | 1954.76 | 1826.88 | 10227 | 2979 | |
| КГВЭВнг-LS 3х50 | 3051.83 | 2511.89 | 2347.56 | 228 | 27 | |
| КГВЭВнг-LS 4х0,5 | 134.82 | 110.97 | 103.71 | 7180 | 3303 | |
| КГВЭВнг-LS 4х0,75 | 141.13 | 116.16 | 108.56 | 200 | 72 | |
| КГВЭВнг-LS 4х1 | 150.4 | 123.79 | 115.69 | 10180 | 3156 | |
| КГВЭВнг-LS 4х1,5 | 178.15 | 146.63 | 137.04 | 11306 | 3505 | |
| КГВЭВнг-LS 4х2,5 | 269.93 | 222.17 | 207.64 | 2248 | 1686 | |
| КГВЭВнг-LS 4х4 | 410.06 | 337.51 | 315.43 | 10232 | 2353 | |
| КГВЭВнг-LS 4х6 | 589.72 | 485.38 | 453.63 | 2289 | 1557 | |
| КГВЭВнг-LS 4х10 | 975.91 | 803.25 | 750.7 | 4541 | 3769 | |
| КГВЭВнг-LS 4х16 | 1444.21 | 1188.7 | 1110.93 | 7592 | 1518 | |
| КГВЭВнг-LS 4х25 | 2238.43 | 1842.4 | 1721.87 | 3974 | 0 | |
| КГВЭВнг-LS 4х35 | 2866.81 | 2359.61 | 2205.24 | 9798 | 6271 | |
| КГВЭВнг-LS 4х50 | 4057.2 | 3339.38 | 3120.92 | 2695 | 27 | |
| КГВЭВнг-LS 4х95 | 7724.7 | 6358.03 | 5942.08 | 10237 | 4402 | |
| КГВЭВнг-LS 5х0,5 | 143.43 | 118.05 | 110.33 | 9266 | 5004 | |
| КГВЭВнг-LS 5х0,75 | 166.6 | 137.12 | 128.15 | 13560 | 2576 | |
| КГВЭВнг-LS 5х1 | 178.15 | 146.63 | 137.04 | 12198 | 9027 | |
| КГВЭВнг-LS 5х1,5 | 212.89 | 175.22 | 163.76 | 10033 | 8227 | |
| КГВЭВнг-LS 5х4 | 502.74 | 413.79 | 386.72 | 7811 | 1718 | |
| КГВЭВнг-LS 5х6 | 727.32 | 598.64 | 559.48 | 598 | 173 | |
| КГВЭВнг-LS 5х10 | 1210.05 | 995.97 | 930.81 | 8810 | 7136 | |
| КГВЭВнг-LS 5х16 | 1795.47 | 1477.81 | 1381.13 | 7407 | 3333 | |
| КГВЭВнг-LS 5х25 | 2788.23 | 2294.93 | 2144.79 | 8058 | 483 | |
| КГВЭВнг-LS 5х35 | 3574.6 | 2942.17 | 2749.69 | 8432 | 3710 | |
| КГВЭВнг-LS 5х50 | 5062.56 | 4166.88 | 3894.28 | 9104 | 4916 | |
| КГВЭВнг-LS 5х70 | 7343.09 | 6043.93 | 5648.53 | 12544 | 4265 | |
| КГВЭВнг-LS 7х0,35 | 185.09 | 152.35 | 142.38 | 4246 | 1741 | |
| КГВЭВнг-LS 7х0,5 | 185.09 | 152.35 | 142.38 | 3906 | 2773 | |
| КГВЭВнг-LS 7х0,75 | 217.52 | 179.03 | 167.32 | 3077 | 615 | |
| КГВЭВнг-LS 7х1 | 233.71 | 192.36 | 179.78 | 5342 | 1923 | |
| КГВЭВнг-LS 7х1,5 | 282.36 | 232.4 | 217.2 | 3170 | 793 | |
| КГВЭВнг-LS 7х2,5 | 442.96 | 364.59 | 340.74 | 7835 | 5563 | |
| КГВЭВнг-LS 7х4 | 688.17 | 566.42 | 529.36 | 8601 | 86 | |
| КГВЭВнг-LS 7х6 | 1002.56 | 825.18 | 771.2 | 6333 | 2027 | |
| КГВЭВнг-LS 10х0,5 | 247.62 | 203.81 | 190.48 | 4285 | 343 | |
| КГВЭВнг-LS 10х0,75 | 293.92 | 241.92 | 226.09 | 12919 | 129 | |
| КГВЭВнг-LS 10х1 | 317.08 | 260.98 | 243.91 | 462 | 199 | |
| КГВЭВнг-LS 10х1,5 | 322.11 | 265.12 | 247.78 | 130 | 40 | |
| КГВЭВнг-LS 10х2,5 | 513.32 | 422.5 | 394.86 | 8209 | 1396 | |
| КГВЭВнг-LS 10х4 | 805.22 | 662.76 | 619.4 | 1857 | 93 | |
| КГВЭВнг-LS 10х6 | 1179.54 | 970.85 | 907.34 | 7130 | 1925 | |
| КГВЭВнг-LS 12х0,75 | 287.39 | 236.54 | 221.07 | 3167 | 253 | |
| КГВЭВнг-LS 12х1 | 310.53 | 255.59 | 238.87 | 9242 | 555 | |
| КГВЭВнг-LS 14х0,5 | 275.8 | 227 | 212.15 | 1262 | 240 | |
| КГВЭВнг-LS 14х0,75 | 329.84 | 271.48 | 253.72 | 6603 | 594 | |
| КГВЭВнг-LS 14х1 | 356.84 | 293.7 | 274.49 | 6128 | 1226 | |
| КГВЭВнг-LS 14х1,5 | 437.87 | 360.4 | 336.82 | 509 | 112 | |
| КГВЭВнг-LS 14х2,5 | 705.55 | 580.72 | 542.73 | 9776 | 1173 | |
| КГВЭВнг-LS 19х0,5 | 483.5 | 397.95 | 371.92 | 8151 | 3586 | |
| КГВЭВнг-LS 19х0,75 | 581.26 | 478.42 | 447.12 | 5023 | 1055 | |
| КГВЭВнг-LS 19х1 | 630.15 | 518.66 | 484.73 | 8749 | 1225 | |
| КГВЭВнг-LS 19х1,5 | 776.76 | 639.34 | 597.51 | 11792 | 2240 | |
| КГВЭВнг-LS 19х2,5 | 1261.12 | 1038 | 970.09 | 13671 | 4511 | |
| КГВЭВнг-LS 24х1 | 784.49 | 645.69 | 603.45 | 10142 | 2941 | |
| КГВЭВнг-LS 24х1,5 | 969.7 | 798.13 | 745.92 | 3054 | 1680 | |
| КГВЭВнг-LS 27х0,5 | 668.71 | 550.4 | 514.39 | 735 | 470 | |
| КГВЭВнг-LS 27х0,75 | 807.63 | 664.74 | 621.25 | 3449 | 34 | |
| КГВЭВнг-LS 27х1 | 877.1 | 721.92 | 674.69 | 6037 | 4105 | |
| КГВЭВнг-LS 27х1,5 | 1194.02 | 982.77 | 918.48 | 2618 | 393 | |
| КГВЭВнг-LS 27х2,5 | 1773.77 | 1459.95 | 1364.44 | 7455 | 3355 | |
| КГВЭВнг-LS 30х0,5 | 738.17 | 607.57 | 567.82 | 14223 | 4836 | |
| КГВЭВнг-LS 34х1,5 | 1355.58 | 1115.74 | 1042.75 | 8706 | 784 | |
| КГВЭВнг-LS 37х0,5 | 900.22 | 740.95 | 692.48 | 6985 | 210 | |
| КГВЭВнг-LS 37х0,75 | 1090.6 | 897.64 | 838.92 | 8611 | 258 | |
| КГВЭВнг-LS 37х1 | 1185.78 | 975.99 | 912.14 | 3456 | 1002 | |
| КГВЭВнг-LS 37х1,5 | 1471.33 | 1211.02 | 1131.79 | 10684 | 2244 | |
| КГВЭВнг-LS 37х2,5 | 2414.58 | 1987.39 | 1857.37 | 11933 | 6205 | |
| КГВЭВнг-LS 52х1,5 | 1863.76 | 1534.02 | 1433.66 | 150 | 77 | |
| КГВЭВнг-LS 61х0,5 | 1323.54 | 1089.38 | 1018.11 | 4169 | 3419 | |
| КГВЭВнг-LS 61х1 | 1751.5 | 1441.62 | 1347.31 | 3070 | 184 | |
| КГВЭВнг-LS 61х1,5 | 2179.48 | 1793.88 | 1676.52 | 6412 | 64 | |
| КГВЭВнг-LS 91х1 | 2593.41 | 2134.58 | 1994.93 | 11118 | 2668 | |
| КГВЭВнг-LS 91х1,5 | 3231.85 | 2660.06 | 2486.04 | 10359 | 1865 |
